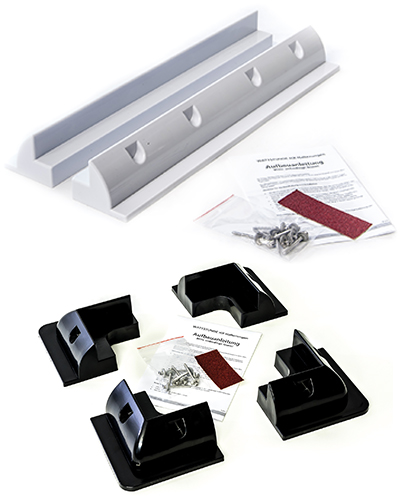

WATTSTUNDE Solarmodul ABS Haltespoiler für Wohnmobile

Die WATTSTUNDE Solar Haltespoiler der HX-Serie in schwarz oder weiß, eignen sich ideal zum Befestigen von Solarmodulen auf unterschiedlichen Fahrzeugdächern von Wohnmobilen, Wohnwagen oder Caravan. Die Haltespoiler bestehen aus hochwertigem ABS Kunststoff und sind durch Ihre zusätzliche Beschichtung UV- und witterungsbeständig. Nicht ohne Grund geben wir auf die Montagesysteme der HX Reihe eine Produktgarantie von 10 Jahren!

Durch die edle Optik der Haltespoiler entsteht in Verbindung mit dem Solarmodul ein abgerundetes Bild auf Ihrem Wohnmobil Dach. Dank unterschiedlicher Größen und Bauformen wie Haltespoiler Ecken und Verbinder können unsere Wohnmobil Halterungen herstellerübergreifend für alle gängigen Solarmodulgrößen verwendet werden.

Durch Ihre aerodynamische Form sorgen die Halterungen für einen niedrigen Windwiderstand während der Fahrt und verhindern Windgeräusche. Der Abstand des montierten Solarmoduls auf den Haltespoilern führt zudem zu einer optimalen Unterlüftung der Solarzellen. Die HX Solarmodul Haltespoiler sind dank ihrer identischen Bauhöhe alle miteinander kombinierbar. Klebe- und Montagehinweise können Sie sich hier herunterladen.

Solarmodul ABS Haltespoiler für Wohnmobile von WATTSTUNDE

Produkteigenschaften:

  • HX Haltespoiler oder -Ecken aus ABS Kunststoff
  • UV- und Witterungsbeständig
  • Sicherer Halt für alle Solarmodul Größen
  • Aerodynamische Form verhindert Windgeräusche
  • Haltespoiler oder Verbinder werden immer als Paar geliefert
  • Haltespoiler Ecken - 4 Ecken im Set
  • Alle HX Solar Befestigungen untereinander kombinierbar (gleiche Bauhöhe)
  • Edelstahlschrauben in jedem Set enthalten
  • Klebe- und Montageanleitung in jedem Set enthalten
  • Produktgarantie 10 Jahre

Alle unsere Wohnmobil Solaranlagen werden mit abgestimmten Halterungen der HX Serie mit dafür vorgesehenen Klebesets ausgeliefert. Das ABS Spezialklebeset ist abgestimmt für die WATTSTUNDE HX ABS Haltespoiler, HSA Aluminium Haltespoiler und DX Dachdurchführungen sowie auch zur Verklebung der WATTSTUNDE flexiblen Solarmodule der FX Reihe. Das Klebeset eignet sich für das Verkleben von Kunststoffen wie ABS und Aluminium auch auf lackierten Flächen.



Technische Daten - HX-Serie

HXH53/W
Artikelnummer:
201-1007
Typ:
Haltespoiler
Farbe:
weiß
Maße in mm (je Spoiler):
530 x 89 x 65
Gesamtgewicht (Paar):
2,20kg
geeignet für Rahmenlängen:
50 - 56cm
HXH53/S
Artikelnummer:
201-1008
Typ:
Haltespoiler
Farbe:
schwarz
Maße in mm (je Spoiler):
530 x 89 x 65
Gesamtgewicht (Paar):
2,20kg
geeignet für Rahmenlängen:
50 - 56cm
HXH68/W
Artikelnummer:
201-1011
Typ:
Haltespoiler
Farbe:
weiß
Maße in mm (je Spoiler):
680 x 89 x 65
Gesamtgewicht (Paar):
2,80kg
geeignet für Rahmenlängen:
65 - 70cm
HXH68/S
Artikelnummer:
201-1012
Typ:
Haltespoiler
Farbe:
schwarz
Maße in mm (je Spoiler):
680 x 89 x 65
Gesamtgewicht (Paar):
2,80kg
geeignet für Rahmenlängen:
65 - 70cm
HXV/W
Artikelnummer:
201-1009
Typ:
Haltespoiler-Verbinder
Farbe:
weiß
Maße in mm (je Spoiler):
180 x 89 x 65
Gesamtgewicht (Paar):
0,90kg
geeignet für Rahmenlängen:
divers als Unterstützung
HXV/S
Artikelnummer:
201-1010
Typ:
Haltespoiler-Verbinder
Farbe:
schwarz
Maße in mm (je Spoiler):
180 x 89 x 65
Gesamtgewicht (Paar):
0,90kg
geeignet für Rahmenlängen:
divers als Unterstützung
HXE/W
Artikelnummer:
201-1005
Typ:
Haltespoiler-Ecken
Farbe:
weiß
Maße in mm (je Spoiler):
150 x 150 x 65
Gesamtgewicht (Paar):
1,90kg
geeignet für Rahmenlängen:
ALLE Modulgrößen
HXE/S
Artikelnummer:
201-1006
Typ:
Haltespoiler-Ecken
Farbe:
schwarz
Maße in mm (je Spoiler):
150 x 150 x 65
Gesamtgewicht (Paar):
1,90kg
geeignet für Rahmenlängen:
ALLE Modulgrößen

Technisches Merkblatt

Diese und weitere technische Daten zu den WATTSTUNDE Monokristallin Wohnmobil Solaranlagen finden Sie übersichtlich in unserem Technischen Merkblatt zum download.

Bedienungsanleitung HX Solarmodul Haltespoiler Reihe

Technische Zeichnungen HX Solarmodul Haltespoiler

Prüftest und Zertifikat nach EN60001

WATTSTUNDE Aluminium Haltespoiler für Wohnmobile

Die WATTSTUNDE Solarmodul Haltespoiler der HSA-Serie in silber (identisch Modulrahmenfarbe) oder schwarz, eignen sich ideal zum Befestigen von Solarmodulen auf unterschiedlichsten Fahrzeugdächern von Wohnmobilen, Wohnwagen oder Caravan. Die Haltespoiler bestehen aus eloxiertem Aluminium und sind daher absolut UV- und Witterungsbeständig. Auf die HSA-Serie geben wir eine beachtliche Produktgarantie von 15 Jahren!

Durch die edle Optik der Haltespoiler entsteht in Verbindung mit dem Solarmodul ein abgerundetes Bild auf Ihrem Wohnmobil Dach. Durch Ihre aerodynamische Form sorgen die Halterungen für einen niedrigen Windwiderstand während der Fahrt und verhindern Windgeräusche. Der Abstand des montierten Solarmoduls auf den Haltespoilern führt zudem zu einer optimalen Unterlüftung der Solarzellen. Klebe- und Montagehinweise können Sie sich hier herunterladen.

WATTSTUNDE Solarmodul Haltespoiler der HSA-Serie

Produkteigenschaften:

  • HSA Haltespoiler oder -Ecken aus eloxiertem Aluminium
  • UV- und Witterungsbeständig
  • Sicherer Halt für gerahmte Solarmodule
  • Aerodynamische Form verhindert Windgeräusche
  • Haltespoiler werden immer als Paar geliefert
  • Edelstahlschrauben in jedem Set enthalten
  • Klebe- und Montageanleitung in jedem Set enthalten
  • Produktgarantie 15 Jahre

Alle unsere Wohnmobil Solaranlagen werden mit abgestimmten Halterungen der HX Serie mit dafür vorgesehenen Klebesets ausgeliefert. Das ABS Spezialklebeset ist abgestimmt für die WATTSTUNDE HX ABS Haltespoiler, HSA Aluminium Haltespoiler und DX Dachdurchführungen sowie auch zur Verklebung der WATTSTUNDE flexiblen Solarmodule der FX Reihe. Das Klebeset eignet sich für das Verkleben von Kunststoffen wie ABS und Aluminium auch auf lackierten Flächen.



Technische Daten - HSA-Serie

HSA55/W
Artikelnummer:
201-1001
Typ:
Haltespoiler
Farbe:
silber
Maße in mm (je Spoiler):
550 x 81 x 62
Gesamtgewicht (Paar):
1,80kg
geeignet für Rahmenlängen:
55 - 56cm
HSA55/S
Artikelnummer:
201-1002
Typ:
Haltespoiler
Farbe:
schwarz
Maße in mm (je Spoiler):
550 x 81 x 62
Gesamtgewicht (Paar):
1,80kg
geeignet für Rahmenlängen:
55 - 56cm
HSA68/W
Artikelnummer:
201-1003
Typ:
Haltespoiler
Farbe:
silber
Maße in mm (je Spoiler):
680 x 81 x 62
Gesamtgewicht (Paar):
2,1kg
geeignet für Rahmenlängen:
67 - 69cm
HSA68/S
Artikelnummer:
201-1004
Typ:
Haltespoiler
Farbe:
schwarz
Maße in mm (je Spoiler):
680 x 81 x 62
Gesamtgewicht (Paar):
2,1kg
geeignet für Rahmenlängen:
67 - 69cm

Technisches Merkblatt

Diese und weitere technische Daten zu den WATTSTUNDE Monokristallin Wohnmobil Solaranlagen finden Sie übersichtlich in unserem Technischen Merkblatt zum download.

Bedienungsanleitung HSA Haltespoiler Reihe

Laborbericht HSA Pulverbeschichtung

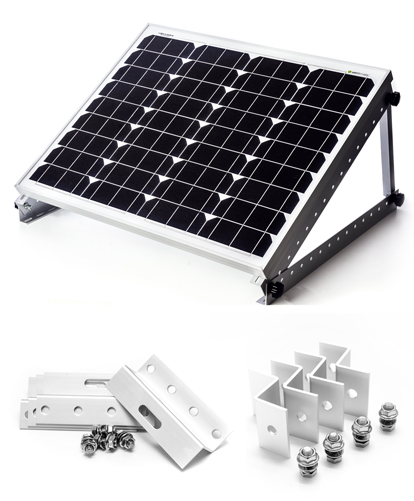

WATTSTUNDE Aluminiumkonstruktion zur Wand-, Dach-, Bodenmontage mit verstellbarem Winkel

Die WATTSTUNDE Solarmodul Gestelle der HST-Serie sind durch Ihre flexiblen Eigenschaften vielfältig einsetzbar. Die korrosionsfesten HST Aluminiumhalterungen zur Wand-, Dach-, Bodenmontage sind eine elegante Lösung zum zuverlässigen Befestigen von gerahmten Solarmodulen.

Die Halterungen bestehen aus eloxiertem Aluminium und trotzen jeglichen Witterungsbedingungen. Die Montage ist denkbar einfach und auch ohne spezielle Kenntnisse leicht und schnell durchzuführen. Durch die freie Winkelvariation kann der optimale Einstellungswinkel (in Deutschland ca. 30-35°) zur Steigerung der solaren Erträge mit nur wenigen Handgriffen eingestellt werden. Eine Unterlüftung der Solarzellen ist mit den Halterungen jederzeit sichergestellt.

Ob Fahrzeugdach, Freifläche, Schrägdach, Flachdach oder Holzkonstruktionen - mit den HST Gestellen aus unserem Hause haben Sie garantiert eine flexible Lösungen zur sicheren Montage Ihrer Photovoltaik Solarmodule.

Solarmodul Gestelle der HST-Serie von WATTSTUNDE

Produkteigenschaften:

  • Verstellbarer Winkel 0° - 45°
  • Gestell aus eloxiertem Aluminium
  • Sicherer Halt für gerahmte Solarmodule
  • Geeignet für Wand-, Dach-, Bodenmontage
  • Für Solarmodul Rahmenlängen bis 80cm
  • Edelstahlschrauben in jedem Set enthalten
  • Montageanleitung mit Aufbauskizze

Alle unsere Wohnmobil Solaranlagen werden mit abgestimmten Halterungen der HX Serie mit dafür vorgesehenen Klebesets ausgeliefert. Das ABS Spezialklebeset ist abgestimmt für die WATTSTUNDE HX ABS Haltespoiler, HSA Aluminium Haltespoiler und DX Dachdurchführungen sowie auch zur Verklebung der WATTSTUNDE flexiblen Solarmodule der FX Reihe. Das Klebeset eignet sich für das Verkleben von Kunststoffen wie ABS und Aluminium auch auf lackierten Flächen.



Technische Daten - HST-Serie

HST-5
Artikelnummer:
203-1001
Typ:
Gestell
Farbe:
Aluminium
Gesamtgewicht (Paar):
1,7kg
geeignet für Rahmenlängen:
bis 60cm
HST-7
Artikelnummer:
203-1002
Typ:
Gestell
Farbe:
Aluminium
Gesamtgewicht (Paar):
2,1kg
geeignet für Rahmenlängen:
bis 80cm

Technisches Merkblatt

Diese und weitere technische Daten zu den WATTSTUNDE Monokristallin Wohnmobil Solaranlagen finden Sie übersichtlich in unserem Technischen Merkblatt zum download.

Bedienungsanleitung HST Solarmodul Gestell

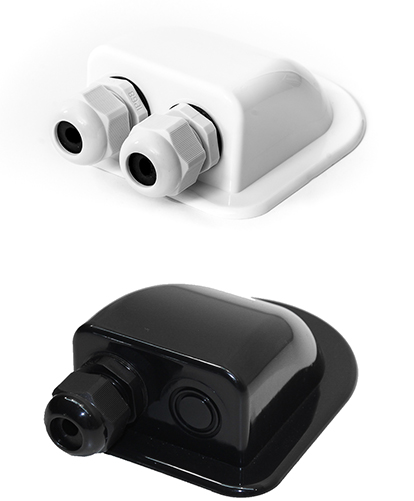

WATTSTUNDE Solarkabel Dachdurchführungen

Die WATTSTUNDE Solar Kabeldurchführungen aus hochwertigem ABS Kunststoff zum Aufkleben aufs Fahrzeugdach oder Bootsdeck eignen sich hervorragend zum Durchführen von Solarkabeln ins Innere des Wohnmobiles oder Segelbootes. Die Dachdurchführungen werden gut verklebt und abgedichtet, hier können Sie unsere dafür abgestimmtes Klebeset verwenden.

Die Kabel werden mittels eines Dichtungsrings in der PG-Verschraubung wasserdicht gehalten, sodass hier keine Feuchtigkeit eindringen kann. Selbstverständlich sind die Solarmodul Dachdurchführungen UV- und Witterungsbeständig. Farblich haben Sie die Wahl zwischen weiß und schwarz sowie auch zwischen einer doppelten oder einfachen Solar Dachdurchführung.

WATTSTUNDE Solar Kabeldurchführungen

Produkteigenschaften:

  • Solar Dachdurchführungen aus ABS Kunststoff
  • UV- und Witterungsbeständig
  • PG-Verschraubung IP68
  • Für 1 - 2 Kabeleingänge
  • Hält Kabel mit einem Durchmesser von 4mm - 12mm dicht
  • Geeignet für Wohnmobile, Boote und Dächer

Alle unsere Wohnmobil Solaranlagen werden mit abgestimmten Halterungen der HX Serie mit dafür vorgesehenen Klebesets ausgeliefert. Das ABS Spezialklebeset ist abgestimmt für die WATTSTUNDE HX ABS Haltespoiler, HSA Aluminium Haltespoiler und DX Dachdurchführungen sowie auch zur Verklebung der WATTSTUNDE flexiblen Solarmodule der FX Reihe. Das Klebeset eignet sich für das Verkleben von Kunststoffen wie ABS und Aluminium auch auf lackierten Flächen.



Technische Daten - DX-Serie

DX2/W
Artikelnummer:
202-1001
Typ:
Dachdurchführung
Farbe:
weiß
geeignet für:
2 einzelne Kabel
Kabeldurchmesser (Dichtigkeit):
4mm - 12mm
Maße in mm:
13 x 9 x 4
DX2/S
Artikelnummer:
202-1003
Typ:
Dachdurchführung
Farbe:
schwarz
geeignet für:
2 einzelne Kabel
Kabeldurchmesser (Dichtigkeit):
4mm - 12mm
Maße in mm:
13 x 9 x 4
DX1/W
Artikelnummer:
202-1002
Typ:
Dachdurchführung
Farbe:
weiß
geeignet für:
1-2 einzelne Kabel
Kabeldurchmesser (Dichtigkeit):
4mm - 12mm
Maße in mm:
13 x 9 x 4
DX1/S
Artikelnummer:
202-1004
Typ:
Dachdurchführung
Farbe:
schwarz
geeignet für:
1-2 einzelne Kabel
Kabeldurchmesser (Dichtigkeit):
4mm - 12mm
Maße in mm:
13 x 9 x 4

Technisches Merkblatt

Diese und weitere technische Daten zu den WATTSTUNDE Monokristallin Wohnmobil Solaranlagen finden Sie übersichtlich in unserem Technischen Merkblatt zum download.
