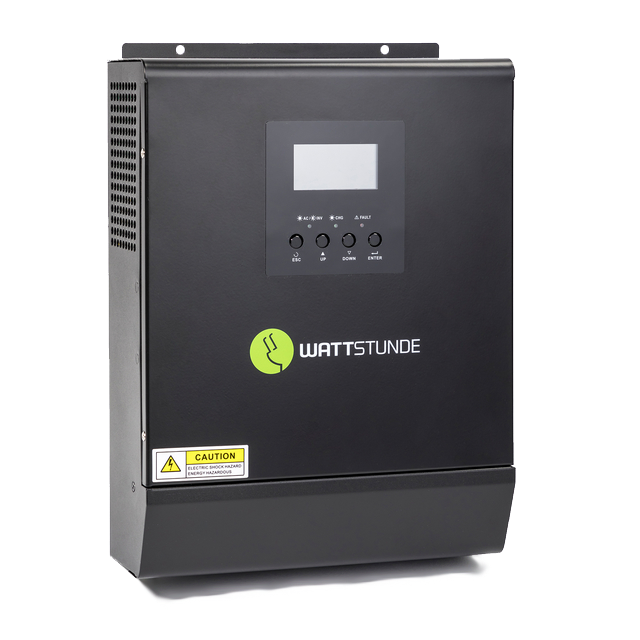

WATTSTUNDE® TwinPeak Kombi Wechselrichter

Der TwinPeak ist die ideale Lösung zur Verwirklichung einer voll funktionsfähigen autarken Solar Inselanlage: Durch den Anschluss von PV Solarmodulen kann die angeschlossene Batterie jederzeit und überall geladen werden. Neben dem zuverlässigen Betrieb von 12V Verbrauchern ermöglicht das leistungsstarke Kombigerät auch 230V Wechselspannungs-Verbraucher (AC) anzuschließen. Der Wechselrichter erzeugt eine reine Sinuswelle - auch für den Betrieb von empfindlichen Geräten.

Ergänzt wird der Kombi Wechelrichter durch die Möglichkeit des Landstromanschlusses sowie eines integrierten Batterieladegerätes: Aus einer externen Quelle (wie Generator oder Netzanschluss) wird zum einen die Batterie geladen und parallel werden die Geräte direkt versorgt (Netzvorrangschaltung). Gehen Sie keine Kompromisse ein, das Mikroprozessor gesteuerte Gerät arbeitet zuverlässig und ist kinderleicht zu bedienen.

Egal ob Sie ihr Haus, Boot oder Caravan autark betreiben wollen, eine Vielzahl von Anwendungen sind möglich. Der TwinPeak eignet sich besonders für kleine Solar Inselanlagen in entlegenen Hütten oder Gartenhäusern, die netzunabhängig betrieben werden.

Kombi Solar Wechselrichter 12V 230V WATTSTUNDE

Inselwechselrichter Produkteigenschaften:

  • Sinus Wechselrichter, Solar Laderegler, Batterie-Ladegerät in einem (Leistungsstarker Inselwechselrichter)
  • Echte Sinusspannung für 230V Verbraucher
  • Leistungsstarker MPPT Solar Laderegler (integriert)
  • Integriertes Batterie-Ladegerät zur automatischen Ladung der Batterie
  • Landstromanschluss: Bei Bedarf kann Strom aus dem Netz eingespeist oder ein Generator angeschlossen werden (Transferschalter mit 10 ms Umschaltzeit integriert)
  • Vielzahl von Einstellungsmöglichkeiten: Prioriäten, Energiesparmodus etc. fast alle Parameter können frei eingestellt werden (Weitere Infos im Handbuch)
  • LCD Anzeige: Informationen zum System schnell und einfach ablesbar (Batterie und PV sowie Verbraucher)
  • Geeignet für AGM / Gel Batterien (Blei-Säure Akkus), LiFePO4 möglich mit BMS
  • Kurzschlussschutz
  • Automatische Abschaltung bei Batterieüberspannung
  • Temperaturkompensation
  • Bedienungsanleitung auf Deutsch

Technische Daten

WS-TwinPeak 800W/50A/12V
Artikelnummer:
304-1001
BATTERIE LADEGERÄT

Systemspannung Batterie:
12,0 V
Batterietyp einstellbar:
Gel/AGM (Blei-Säure) sowie LiFePO4
Maximaler Ladestrom:
20 A DC
WECHSELRICHTER

Wechselspannungstyp:
230V@50 Hz (auch 60 Hz möglich), reiner Sinus
Dauerausgangsleistung:
800 W
Spitzenleistung:
1600 W
Wirkungsgrad:
> 95 %
SOLAR LADEREGLER

Max. PV-Leistung:
600 W
Max. Leerlaufspannung (Uoc):
40,0 V
Max. Kurzschlussstrom (Isc):
50 A
Temperaturbereich:
0° C - 55° C
Maße:
95 x 240 x 316 mm
Gewicht:
5,0 kg
Schutzklasse:
IP 22
WS-TwinPeak 2400W/60A/24V
Artikelnummer:
304-1010
BATTERIE LADEGERÄT

Systemspannung Batterie:
24,0 V
Batterietyp einstellbar:
Gel/AGM (Blei-Säure) sowie LiFePO4
Maximaler Ladestrom:
30 A DC
WECHSELRICHTER

Wechselspannungstyp:
230V@50 Hz (auch 60 Hz möglich), reiner Sinus
Dauerausgangsleistung:
2400 W
Spitzenleistung:
4800 W
Wirkungsgrad:
> 95 %
SOLAR LADEREGLER

Max. PV-Leistung:
1500 W
Max. Leerlaufspannung (Uoc):
145,0 V
Max. Kurzschlussstrom (Isc):
60 A
Temperaturbereich:
0° C - 55° C
Maße:
128 x 272 x 355 mm
Gewicht:
8,0 kg
Schutzklasse:
IP 22

Technisches Merkblatt


Diese und weitere technische Daten zu den WATTSTUNDE Insel Wechselrichtern finden Sie übersichtlich in unserem Technischen Merkblatt zum Download.

Bedienungsanleitung WS-TwinPeak Insel Wechselrichter

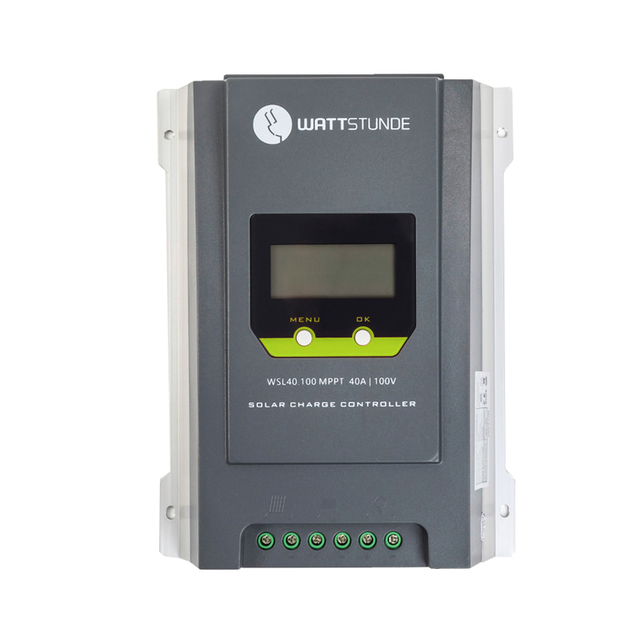

WATTSTUNDE® PWM und MPP Solar Laderegler

WATTSTUNDE Solarregler arbeiten zuverlässig sowie effizient und laden Ihre Batterie entsprechend dem Batterietyp mit einer geregelten Ladekennline. Die Solar Laderegler bieten den optimalen Einstieg in die Welt der solaren Unabhängigkeit zu einem guten Preis-Leistungsverhältnis.

Die Systemspannung der Batterie (12V oder 24V) wird je nach Ladereglertyp automatisch erkannt. Beim Aufladen bedienen sich die Laderegler der sogennanten PWM (Pulsweitenmodulation) oder der MPPT (Maximum Powerpoint Tracking) Ladeeigenschaft. Die Handhabung und Montage ist dabei spielend einfach. Der in jedem WATTSTUNDE Laderegler integrierte Tiefentladeschutz stellt sicher, dass der Akku nicht innerhalb eines kritischen Bereiches entladen wird.

Je nach Laderegler ist außerdem eine intelligente Nachtlichtfunktion oder ein Timer integriert, die bei Bedarf aktiviert werden können. Die Dämmerung wird erkannt und Verbraucher (z.B. eine Beleuchtung) schalten sich bis zum nächsten Morgengrauen ein. Der Ladestand der Batterie kann jederzeit im LCD Display abgelesen werden.

PWM und MPP Solar Laderegler von WATTSTUNDE

Laderegler Produkteigenschaften:

  • PWM Ladereglung
  • Mehrstufige Ladetechnologie
  • LED oder LCD Statusanzeige
  • Tiefentladeschutz (LVD) und Überladeschutz
  • Nachtlichtfunktion (D2D)
  • Timer Funktion (WSL Laderegler)
  • Automatische Abschaltung bei Batterieüberspannung
  • Rückstromschutz bei Nacht
  • Kurzschlussschutz
  • Blei-Säure oder GEL / AGM Batterie wählbar
  • Temperaturkompensation
  • Bedienungsanleitung auf Deutsch

Technische Daten

PEKO 3
Artikelnummer:
300-1001
Max. Solareingang:
3 A
Max. Solareingang:
50 W
Max. Solarspannung:
30,0 V
Max. Strom am Lastausgang:
3 A
Batteriespannung:
12,0 V
Batterietyp:
AGM/Gel, Blei-Säure
Ladeschlussspannung:
14,8 V
Maße:
90 x 48 x 18 mm
Gewicht:
0,09 kg
PEKO 10
Artikelnummer:
300-1002
Max. Solareingang:
10 A
Max. Solareingang:
170 W
Max. Solarspannung:
25,0 V
Max. Strom am Lastausgang:
10 A
Batteriespannung:
12,0 V
Batterietyp:
AGM/Gel, Blei-Säure
Ladeschlussspannung:
14,4 - 14,8 V
Maße:
126 x 66 x 33 mm
Gewicht:
0,13 kg
WSL1515
Artikelnummer:
300-1006
Max. Solareingang:
15 A
Max. Solareingang:
225 W
Max. Solarspannung:
29,0 V
Max. Strom am Lastausgang:
15 A
Batteriespannung:
12,0 V
Batterietyp:
AGM/Gel
Ladeschlussspannung:
14,4 V
Maße:
170 x 97 x 44 mm
Gewicht:
0,3 kg
WSL3030
Artikelnummer:
300-1007
Max. Solareingang:
30 A
Max. Solareingang:
500 W
Max. Solarspannung:
29,0 V
Max. Strom am Lastausgang:
30 A
Batteriespannung:
12/24 V
Batterietyp:
AGM/Gel
Ladeschlussspannung:
14,4 V
Maße:
170 x 97 x 44 mm
Gewicht:
0,35 kg

Technisches Merkblatt


Diese und weitere technische Daten zu den WATTSTUNDE Solar Ladereglern finden Sie übersichtlich in unserem Technischen Merkblatt zum Download.

Bedienungsanleitung PEKO3 Solar Laderegler

Bedienungsanleitung PEKO10 Solar Laderegler

Bedienungsanleitung WSL1515 Solar Laderegler

Bedienungsanleitung WSL3030 Solar Laderegler

VOTRONIC MPP Duo Solar Laderegler

VOTRONIC PWM und MPP Solar Regler stellen das Bindeglied zwischen Solarmodul und Batterie dar, arbeiten vollautomatisch und sorgen für eine optimale und schonende Ladung der Wohnmobil oder Boot Bord-Batterie - ohne diese zu überladen.

Die Solar Laderegler gibt es in zwei Ausführungen: Einmal als PWM Laderegler (Pulsweitenmodulation) und als MPP Laderegler (Maxium Power Point Tracking). Die PWM Laderegler laden die Batterien durch eine definierte Stufenladung schonend und effektiv auf. Bei der MPP-Technologie ermittelt der Solar Regler mehrmals pro Sekunde die maximal mögliche Leistungsausbeute der Solarpanele. Anschließend wandelt er dann den Spannungsüberschuss des Solarmoduls auf einen höheren Ladestrom für die Batterie um. Dieser Ladestromzugewinn sorgt für kürzere Ladezeiten und ist die bestmögliche Leistungsausnutzung der Solaranlage.

Mit der MPP Technologie können 10% - 30% höhere Ladeströme gegenüber normalen Ladereglern erreicht werden.

Als einer der größten Distributoren für Votronic Artikel in Europa arbeiten wir bereits seit Jahren in einer engen Geschäftsbeziehung und können unseren Kunden und Händlern entsprechende Erfahrung sowie attraktive Konditionen anbieten.

VOTRONIC PWM und MPP Solar Regler

Votronic Laderegler Produkteigenschaften:

  • MPPT Ladung (Maximum Power Point Tracking)
  • Hauptladeausgang I: Automatisches Laden der Bord-Batterie
  • Nebenladeausgang II: Nachladung sowie Ladeerhaltung der Starterbatterie
  • Überladeschutz
  • Gasungssteuerung
  • Rückstromsperre
  • Bordnetzfilter
  • Für 12V oder 24V Systeme
  • Verpolungsschutz
  • Für alle Batterietypen geeignet (Blei-Säure, Gel, AGM, Lithium)
  • Auch als Marine Version mit spritzwassergeschützter Platine erhältlich

Mit dem Temperatur-Sensor (empfohlenes Zubehör - ArtNr. 2001) zur Batterietemperatur-Kompensation wird bei tiefen Temperaturen (Winterbetrieb) die Ladespannung automatisch erhöht und die geschwächte Batterie schneller vollgeladen. Bei sommerlichen Temperaturen wird die Ladespannung abgesenkt, wodurch die Belastung (Gasung) der Batterie vermindert bzw. die Lebensdauer von gasdichten (z.B. Gel-) Batterien sich erhöht. Der zweite Ladeausgang ist Spannungs- sowie Stromreduziert und dient zur Stützladung und Ladeerhaltung der Fahrzeug-Starterbatterie bei langen Standzeiten. Der Solar Computer S (ArtNr. 1250) dient als Fernanzeige der Votronic Laderegler und kann optional angeschlossen werden.



Technische Daten

Votronic SR140 Duo Dig
Artikelnummer:
300-1051
Votronic Artikelnummer:
1610
Batterie-Nennspannung:
12,0 V
Max. Solarmodul-Leistung:
140 Wp
Max. Solarmodul-Strom:
9 A
Max. Solarmodul-Spannung:
28,0 V
Max. Ladestrom Batt. I / II:
9,0 / 0,8 A
Ladekennlinie:
IU1oU2
Batterietyp einstellbar:
Blei-Säure, Gel, AGM, LiFePO4, Lithium
Maße:
131 x 40 x 77 mm
Gewicht:
150 g
Votronic SR220 Duo Dig
Artikelnummer:
11-1000
Votronic Artikelnummer:
1615
Batterie-Nennspannung:
12,0 V
Max. Solarmodul-Leistung:
220 Wp
Max. Solarmodul-Strom:
14 A
Max. Solarmodul-Spannung:
28,0 V
Max. Ladestrom Batt. I / II:
14,0 / 0,8 A
Ladekennlinie:
IU1oU2
Batterietyp einstellbar:
Blei-Säure, Gel, AGM, LiFePO4, Lithium
Maße:
131 x 40 x 77 mm
Gewicht:
155 g
Votronic SR330 Duo Dig
Artikelnummer:
300-1053
Votronic Artikelnummer:
1620
Batterie-Nennspannung:
12,0 V
Max. Solarmodul-Leistung:
330 Wp
Max. Solarmodul-Strom:
21 A
Max. Solarmodul-Spannung:
28,0 V
Max. Ladestrom Batt. I / II:
21,0 / 1,5 A
Ladekennlinie:
IU1oU2
Batterietyp einstellbar:
Blei-Säure, Gel, AGM, LiFePO4, Lithium
Maße:
131 x 40 x 77 mm
Gewicht:
165 g
Votronic SR530 Duo Dig
Artikelnummer:
300-1054
Votronic Artikelnummer:
1625
Batterie-Nennspannung:
12,0 V
Max. Solarmodul-Leistung:
530 Wp
Max. Solarmodul-Strom:
33 A
Max. Solarmodul-Spannung:
28,0 V
Max. Ladestrom Batt. I / II:
33,0 / 2,0 A
Ladekennlinie:
IU1oU2
Batterietyp einstellbar:
Blei-Säure, Gel, AGM, LiFePO4, Lithium
Maße:
131 x 40 x 77 mm
Gewicht:
175 g
Votronic SR330/24 Duo Dig
Artikelnummer:
300-1059
Votronic Artikelnummer:
6615
Batterie-Nennspannung:
24,0 V
Max. Solarmodul-Leistung:
300 Wp
Max. Solarmodul-Strom:
10 A
Max. Solarmodul-Spannung:
50,0 V
Max. Ladestrom Batt. I / II:
10,0 / 0,8 A
Ladekennlinie:
IU1oU2
Batterietyp einstellbar:
Blei-Säure, Gel, AGM, LiFePO4, Lithium
Maße:
131 x 40 x 77 mm
Gewicht:
150 g
Votronic MPP 165 Duo Dig
Artikelnummer:
300-1055
Votronic Artikelnummer:
1710
Batterie-Nennspannung:
12,0 V
Max. Solarmodul-Leistung:
165 Wp
Max. Solarmodul-Strom:
11 A
Max. Solarmodul-Spannung:
50,0 V
Max. Ladestrom Batt. I / II:
12,0 / 1,0 A
Ladekennlinie:
IU1oU2
Batterietyp einstellbar:
Blei-Säure, Gel, AGM, LiFePO4, Lithium
Maße:
131 x 40 x 77 mm
Gewicht:
190 g
Votronic MPP 250 Duo Dig
Artikelnummer:
300-1056
Votronic Artikelnummer:
1715
Batterie-Nennspannung:
12,0 V
Max. Solarmodul-Leistung:
250 Wp
Max. Solarmodul-Strom:
15 A
Max. Solarmodul-Spannung:
50,0 V
Max. Ladestrom Batt. I / II:
18,0 / 1,0 A
Ladekennlinie:
IU1oU2
Batterietyp einstellbar:
Blei-Säure, Gel, AGM, LiFePO4, Lithium
Maße:
131 x 40 x 77 mm
Gewicht:
210 g
Votronic MPP 350 Duo Dig
Artikelnummer:
300-1057
Votronic Artikelnummer:
1720
Batterie-Nennspannung:
12,0 V
Max. Solarmodul-Leistung:
350 Wp
Max. Solarmodul-Strom:
21 A
Max. Solarmodul-Spannung:
50,0 V
Max. Ladestrom Batt. I / II:
25,5 / 1,0 A
Ladekennlinie:
IU1oU2
Batterietyp einstellbar:
Blei-Säure, Gel, AGM, LiFePO4, Lithium
Maße:
131 x 40 x 77 mm
Gewicht:
250 g
Votronic MPP 430 Duo Dig
Artikelnummer:
300-1058
Votronic Artikelnummer:
1715
Batterie-Nennspannung:
12,0 V
Max. Solarmodul-Leistung:
430 Wp
Max. Solarmodul-Strom:
26 A
Max. Solarmodul-Spannung:
50,0 V
Max. Ladestrom Batt. I / II:
31,5 / 1,0 A
Ladekennlinie:
IU1oU2
Batterietyp einstellbar:
Blei-Säure, Gel, AGM, LiFePO4, Lithium
Maße:
131 x 40 x 77 mm
Gewicht:
160 g
Votronic MPP 480/24 Duo Dig
Artikelnummer:
300-1055
Votronic Artikelnummer:
6137
Batterie-Nennspannung:
24,0 V
Max. Solarmodul-Leistung:
480 Wp
Max. Solarmodul-Strom:
14 A
Max. Solarmodul-Spannung:
50,0 V
Max. Ladestrom Batt. I / II
18,0 / 1,0 A
Ladekennlinie:
IU1oU2
Batterietyp einstellbar:
Blei-Säure, Gel, AGM, LiFePO4, Lithium
Maße:
160 x 71 x 100 mm
Gewicht:
670 g

Technisches Merkblatt


Diese und weitere technische Daten zu den Votronic Solar Ladereglern finden Sie übersichtlich in unserem Technischen Merkblatt zum Download.

Votronic SR Duo Laderegler Beschreibung und technische Daten

Votronic SR Duo Laderegler Bedienungsanleitung

Votronic MPP Duo Laderegler Beschreibung und technische Daten

Votronic MPP Duo Laderegler Bedienungsanleitung
